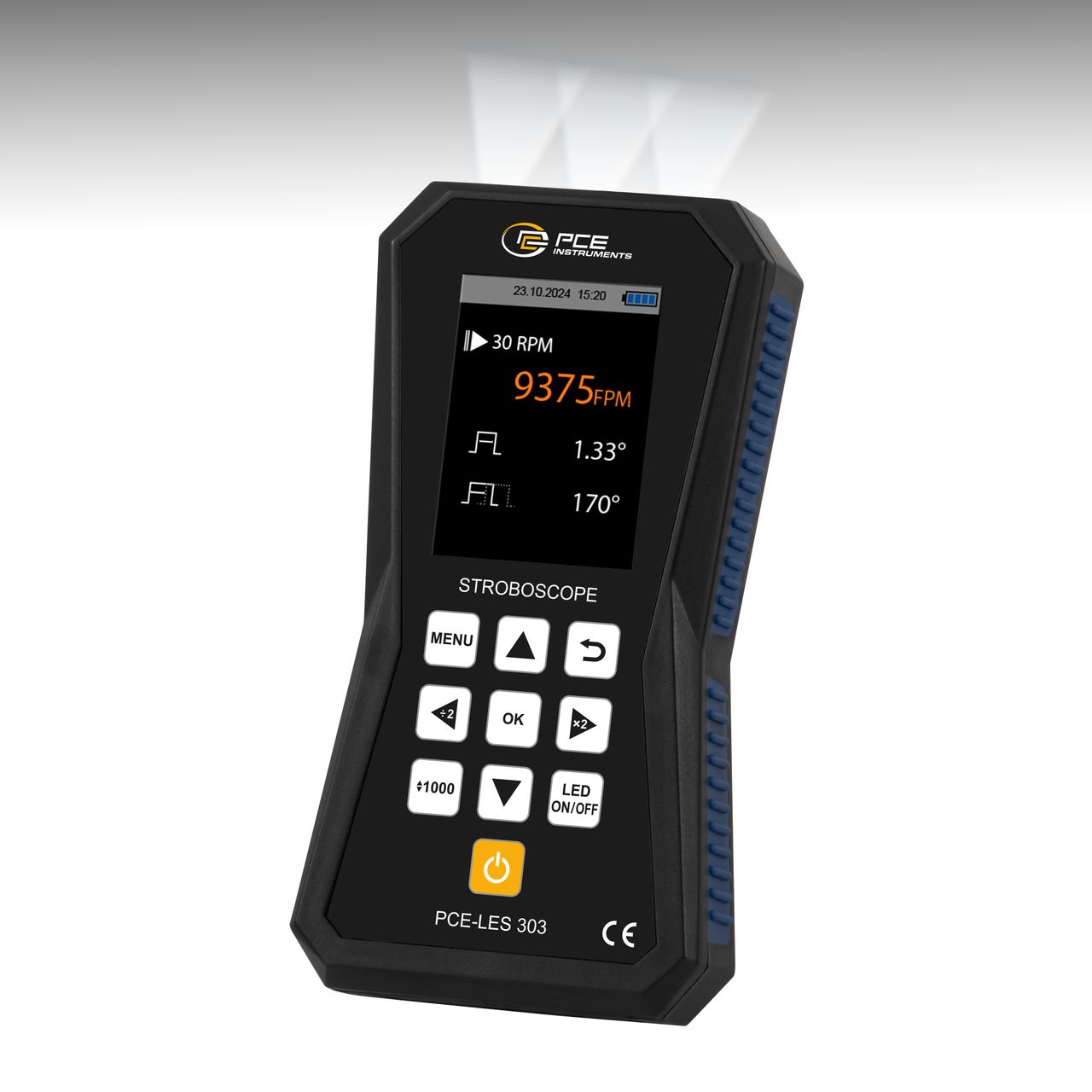

Stroboskop PCE-LES 303

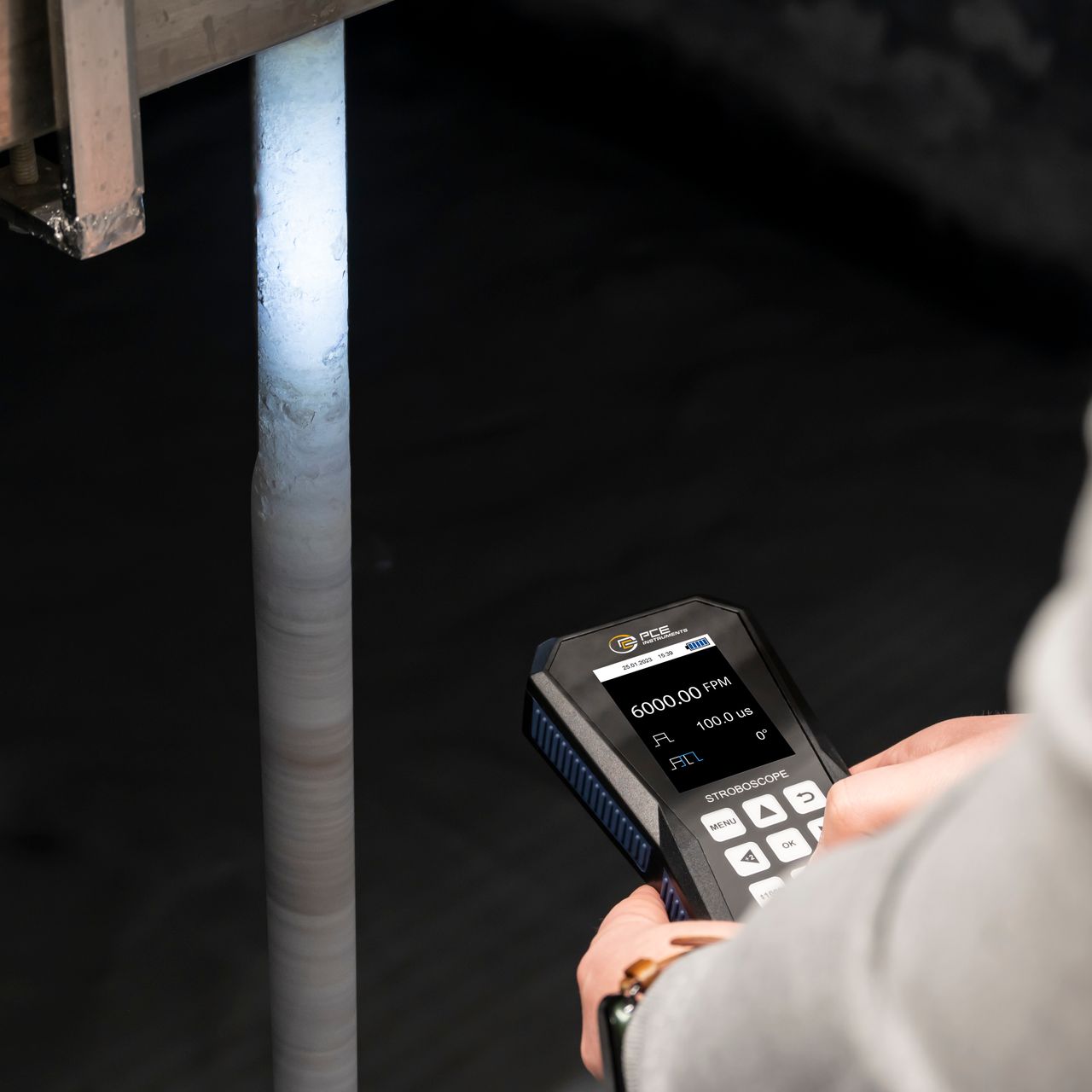

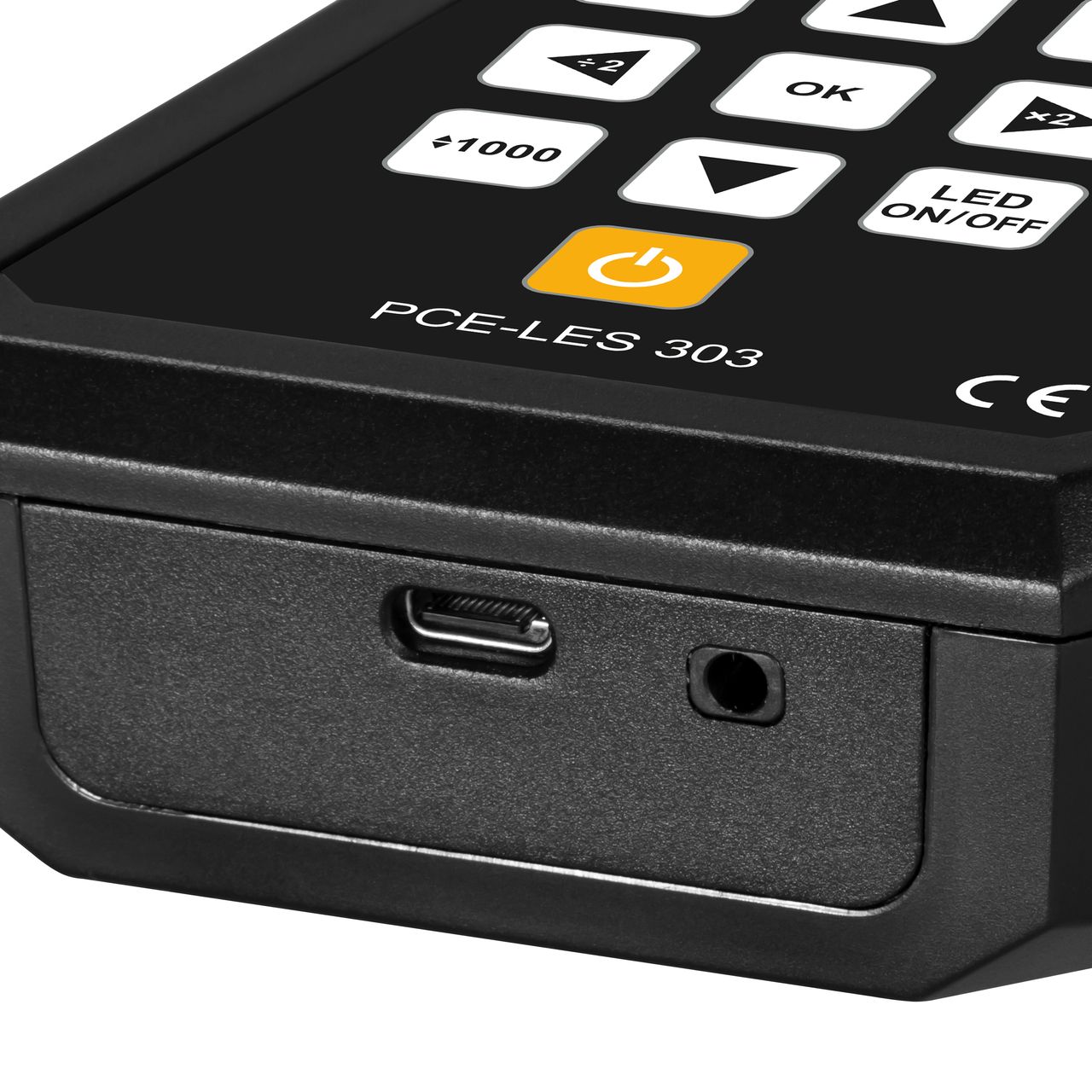

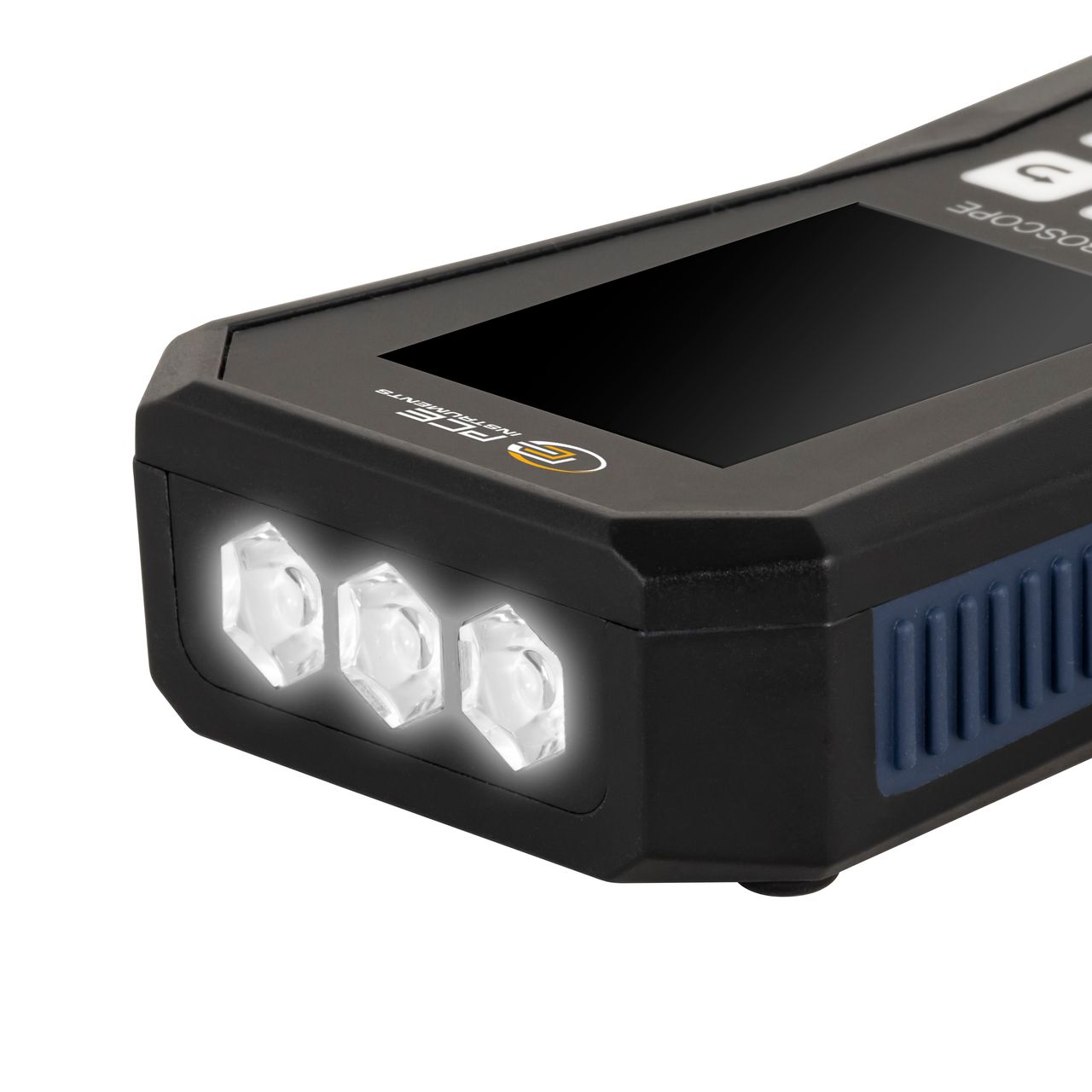

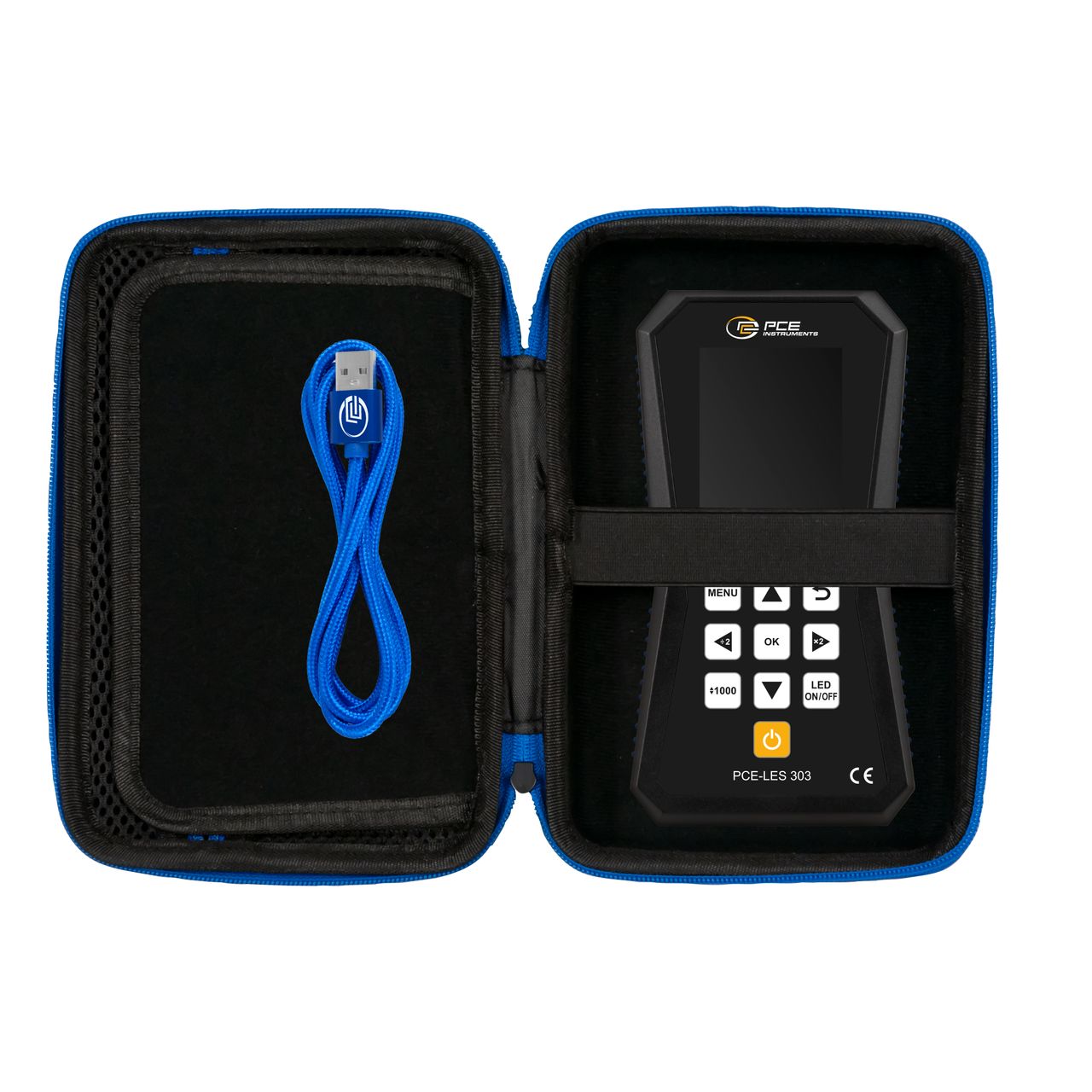

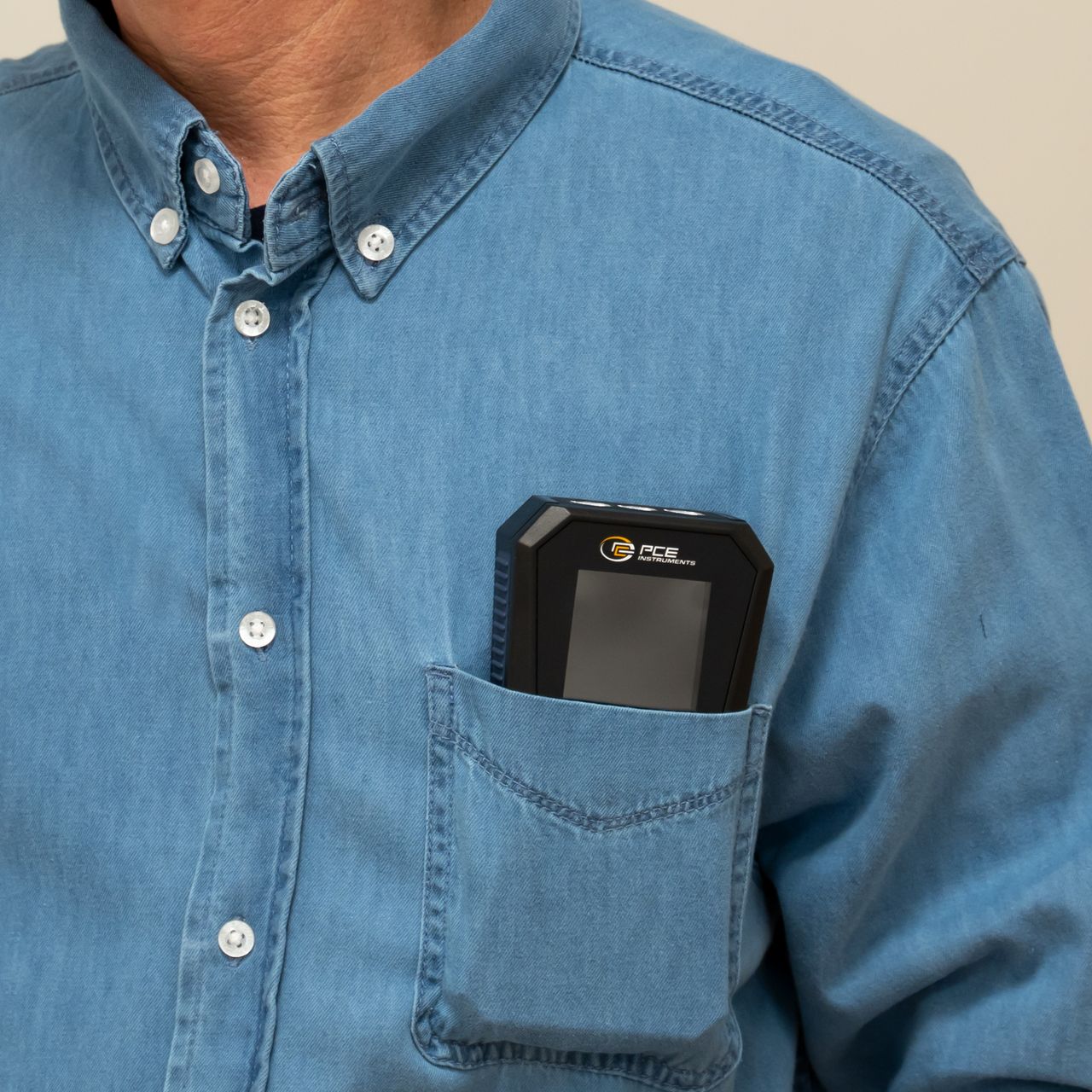

Die Bewegungsanalyse von rotierenden Maschinen ist mit unserem Stroboskop schnell und einfach möglich. Das Stroboskop ist mit 3 High-Power LEDs ausgestattet, die gemeinsam eine Lichtintensität von 11730 Lux bei 20 cm / 1000 Hz erzeugen. Mit dem Stroboskop können Sie die Blitzfrequenz sowohl in FPM als auch in Hz präzise einstellen. Das Stroboskop ist Pocket Size klein und durch den Akku auch netzunabhängig. Die intuitive Bedienung des Stroboskops erfolgt über die 10 Tasten womit schnelle Anpassungen möglich sind. Die Phasenverschiebung lässt ein variables Verschieben des Beobachtungspunktes zu. Mit der Impulsweite kann die Dauer und somit auch die Intensität der Blitzfrequenz eingestellt werden. Im Einstellmenü kann die Displayhelligkeit sowie auch eine Abschaltung des Displays nach inaktiver Zeit gewählt werden, was eine Verlängerung der Akkulaufzeit bringt. Das Stroboskop wird mit USB-C Ladekabel in einer Servicetasche geliefert. Wenn der Eingangs-Triggermodus aktiviert ist, synchronisiert das Gerät anhand des bereitgestellten Eingangs-Triggersignals die Blitzfrequenz der LEDs (oder mit dem Ausgangs-Triggersignal). Es kann eine steigende oder fallende Flanke des zu synchronisierenden Signals ausgewählt werden. Bei dem Ausgangs-Triggermodus erzeugt das Gerät ein PWM-Signal mit der ausgewählten Frequenz, dem ausgewählten Tastverhältnis und der ausgewählten Phasenverschiebung. Der Routenmessmodus ermöglicht es, eine Reihe von vordefinierten Einstellungen für Frequenz, Tastverhältnis und Phasenverschiebung zu verwenden und von einem Punkt zum nächsten zu navigieren, ohne die Werte an jedem Punkt manuell einstellen zu müssen. Das Gerät ermöglicht die Speicherung von bis zu 15 Routen mit maximal 10 Maschinen pro Route und maximal 5 Punkten pro Maschine. Stroboskope sind unverzichtbare Werkzeuge für die Überwachung und Inspektion von Fertigungsanlagen z.B. in der Druck- und Textilindustrie. Aber auch für allgemeine Wartungs- und Inspektionsaufgaben in allen Industriebereichen. Sie ermöglichen auch die berührungslose Drehzahl- und Schwingungsmessung: Stimmt die Blitzfrequenz des Stroboskops mit der Bewegungsfrequenz überein, erscheint das Messobjekt stehend.

Technische Daten

Frequenz Messbereich 60 ... 9999,99 FPM Auflösung 0,01 FPM Genauigkeit ±0,003 % der Einstellung oder ±1 LSD Frequenz Messbereich 10000 ... 300000 FPM Auflösung 0,1 FPM Genauigkeit ±0,003 % der Einstellung oder ±1 LSD Frequenz Messbereich 1 ... 5000 Hz Auflösung 0,01 Hz Genauigkeit ±0,003 % der Einstellung oder ±1 LSD Allgemeine technische Daten Display Typ LC-Farbdisplay Displaygröße 2,8 Zoll Speichermedium Interner Speicher Betriebsdauer 4,5 h Betriebsdauer Zusatzinformation bei Blitzfrequenz 100 Hz, 1 %, Displayhelligkeit 70 % Automatische Abschaltung von ... bis 2 ... 10 min. Automatische Abschaltung deaktivierbar Ja Lichtstärke 11730 lux @ 20 cm @ 1000 Hz 1%,6160 lux @ 30 cm @ 1000 Hz 1%,2650 lux @ 50 cm @ 1000 Hz 1%, Lichtfarbe 6200 K Phasenverschiebung -360 ... 360 ° Impulsweite 0,01 … 1 % von Impulsdauer,Auflösung: 0,01 %,,0,01 º … 3,60 º von 360 º,Auflösung: 0,01 º, Trigger Eingang: Zulässiger Eingang: NPN-Signal, 24 V DC, Sensorversorgung: 24 V / 100 mA Artikelnummer
