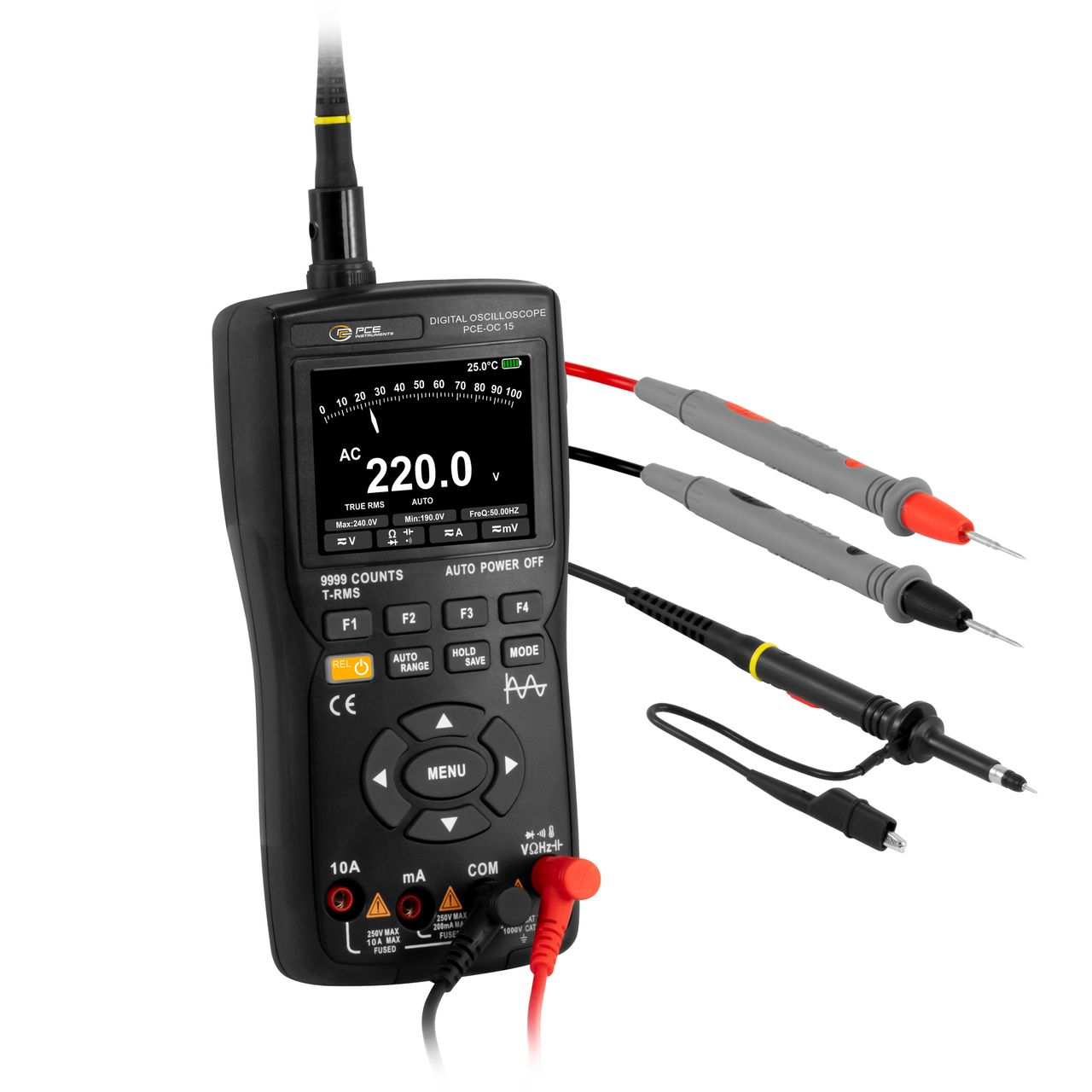

Oszilloskop PCE-OC 15

Verfügbar

Lieferzeit: ca. 3 Werktage Inhalt: 1 Stück

UVP: 112,93 € 93,00 €

inkl. MwSt. zzgl. Versandkosten

Lieferbar nach DE

Oszilloskop / integriertes Multimeter / Spannung / Strom / Frequenz / Widerstand / Temperatur / Kapazität / Diodentest / Durchgangstest

Das Oszilloskop ist ein vielseitiges und universell einsetzbares Messgerät, das die Funktionen eines Oszilloskops und eines True RMS Multimeters kombiniert. Unser Oszilloskop wurde für den praktischen und mobilen Einsatz entwickelt und ist dank seiner umfangreichen Ausstattung ideal zur Fehlersuche geeignet.- OszilloskopmodusMessparameter:- Gleichspannung: 0 ... 999,9 V- Wechselspannung: 0 ... 750 V- Gleichstrom: 0 ... 10 A- Wechselstrom 0 ... 10 A- Frequenz: 40 Hz ... 1 kHz- Widerstand: 0 ... 99,99 MΩ- Kapazität: 0 ... 99,99 mF- Temperatur: -20 ... +1000 °C- Grafische Anzeige des Messwertes

Beschreibung

Oszilloskop PCE-OC 15

Das Oszilloskop wurde für den praktischen und mobilen Einsatz entwickelt und ist durch seine vielfältigen Messfunktionen universell einsetzbar. Unser Oszilloskop misst zuverlässig Spannung, Strom, Frequenz, Widerstand, Temperatur, Kapazität und bietet einen Dioden- und Durchgangstest. Die MODE-Taste ermöglicht ein einfaches Umschalten zwischen Digital-Multimeter- und Oszilloskop-Modus. Mit einer Bandbreite von 10 MHz und einer schnellen Abtastrate von 48 MSa/s gewährleistet es eine präzise und schnelle Datenerfassung. Das Gerät unterstützt die Speicherung von Wellenformdaten, die als Bilder exportiert und auf einen PC übertragen werden können. Eine LED-Hintergrundbeleuchtung mit einstellbarer Helligkeit und Abschaltzeit sowie Multifunktionstasten erleichtern dem Anwender die Bedienung. Mit einem wiederaufladbaren Akku über die Typ-C-Schnittstelle und einer langen Standby-Zeit ist das Oszilloskop-Multimeter ideal für lange Arbeitszeiten geeignet, während die Messwerte dreimal pro Sekunde aktualisiert werden, um stets aktuelle Daten zu liefern. Das Hand-Oszilloskop-Multimeter ist ein idealer Begleiter für den Servicetechniker vor Ort oder auch in jeder Elektrowerkstatt.

Technische Daten

Gleichspannung DC Messbereich 0 ... 9,999 mV Auflösung 0,001 mV Genauigkeit ±(0,5 % v.Mw. +3 Digits) Gleichspannung DC Messbereich 10 ... 99,99 mV Auflösung 0,01 mV Genauigkeit ±(0,5 % v.Mw. +3 Digits) Gleichspannung DC Messbereich 100 ... 999,9 mV Auflösung 0,1 mV Genauigkeit ±(0,5 % v.Mw. +3 Digits) Gleichspannung DC Messbereich 1 ... 9,999 V Auflösung 0,001 V Genauigkeit ±(0,5 % v.Mw. +3 Digits) Gleichspannung DC Messbereich 10 ... 99,99 V Auflösung 0,01 V Genauigkeit ±(0,5 % v.Mw. +3 Digits) Gleichspannung DC Messbereich 100 ... 999,9 V Auflösung 0,1 V Genauigkeit ±(0,5 % v.Mw. +3 Digits) Gleichstrom DC Messbereich 0 ... 9999 µA Auflösung 1 µA Genauigkeit ±(0,8 % v.Mw. +3 Digits) Gleichstrom DC Messbereich 10 ... 99,99 mA Auflösung 0,01 mA Genauigkeit ±(0,8 % v.Mw. +3 Digits) Gleichstrom DC Messbereich 100 ... 999,9 mA Auflösung 0,1 mA Genauigkeit ±(1 % v.Mw. +3 Digits) Gleichstrom DC Messbereich 1 ... 9,999 A Auflösung 0,001 A Genauigkeit ±(1 % v.Mw. +3 Digits) Kapazität Messbereich 0 ... 9,999 nF Auflösung 0,001 nF Genauigkeit ±(5 % v.Mw. +20 Digits) Kapazität Messbereich 10 ... 99,99 nF Auflösung 0,01 nF Genauigkeit ±(2 % v.Mw. +5 Digits) Kapazität Messbereich 100 ... 999,9 nF Auflösung 0,1 nF Genauigkeit ±(2 % v.Mw. +5 Digits) Kapazität Messbereich 1 ... 9,999 µF Auflösung 0,001 µF Genauigkeit ±(2 % v.Mw. +5 Digits) Kapazität Messbereich 10 ... 99,99 µF Auflösung 0,01 µF Genauigkeit ±(2 % v.Mw. +5 Digits) Kapazität Messbereich 100 ... 999,9 µF Auflösung 0,1 µF Genauigkeit ±(5 % v.Mw. +5 Digits) Kapazität Messbereich 1 ... 9,999 mF Auflösung 0,001 mF Genauigkeit ±(5 % v.Mw. +5 Digits) Kapazität Messbereich 10 ... 99,99 mF Auflösung 0,01 mF Genauigkeit ±(5 % v.Mw. +5 Digits) Wechselspannung AC Messbereich 0 ... 9,999 mV Auflösung 0,001 mV Genauigkeit ±(1 % v.Mw. +3 Digits) Frequenzbereich 40 ... 1000 Hz Wechselspannung AC Messbereich 10 ... 99,99 mV Auflösung 0,01 mV Genauigkeit ±(1 % v.Mw. +3 Digits) Frequenzbereich 40 ... 1000 Hz Wechselspannung AC Messbereich 100 ... 999,9 mV Auflösung 0,1 mV Genauigkeit ±(1 % v.Mw. +3 Digits) Frequenzbereich 40 ... 1000 Hz Wechselspannung AC Messbereich 1 ... 9,999 V Auflösung 0,001 V Genauigkeit ±(1 % v.Mw. +3 Digits) Frequenzbereich 40 ... 1000 Hz Wechselspannung AC Messbereich 10 ... 99,99 V Auflösung 0,01 V Genauigkeit ±(1 % v.Mw. +3 Digits) Frequenzbereich 40 ... 1000 Hz Wechselspannung AC Messbereich 100 ... 750 V Auflösung 0,1 V Genauigkeit ±(1 % v.Mw. +3 Digits) Frequenzbereich 40 ... 1000 Hz Wechselstrom AC Messbereich 0 ... 9999 µA Auflösung 1 µA Genauigkeit ±(1 % v.Mw. +3 Digits) Frequenzbereich 40 ... 1000 Hz Wechselstrom AC Messbereich 10 ... 99,99 mA Auflösung 0,01 mA Genauigkeit ±(1 % v.Mw. +3 Digits) Frequenzbereich 40 ... 1000 Hz Wechselstrom AC Messbereich 100 ... 999,9 mA Auflösung 0,1 mA Genauigkeit ±(1,2 % v.Mw. +3 Digits) Frequenzbereich 40 ... 1000 Hz Wechselstrom AC Messbereich 1 ... 9,999 A Auflösung 0,001 A Genauigkeit ±(1,2 % v.Mw. +3 Digits) Frequenzbereich 40 ... 1000 Hz Widerstand Messbereich 0 ... 99,99 Ω Auflösung 0,01 Ω Genauigkeit ±(1 % v.Mw. +3 Digits) Widerstand Messbereich 100 ... 999,9 Ω Auflösung 0,1 Ω Genauigkeit ±(0,5 % v.Mw. +3 Digits) Widerstand Messbereich 1000 Ω ... 9,999 kΩ Auflösung 0,001 kΩ Genauigkeit ±(0,5 % v.Mw. +3 Digits) Widerstand Messbereich 10 ... 99,99 kΩ Auflösung 0,01 kΩ Genauigkeit ±(0,5 % v.Mw. +3 Digits) Widerstand Messbereich 100 ... 999,9 kΩ Auflösung 0,1 kΩ Genauigkeit ±(0,5 % v.Mw. +3 Digits) Widerstand Messbereich 1000 kΩ ... 9,999 M Ω Auflösung 0,001 mΩ Genauigkeit ±(1,5 % v.Mw. +3 Digits) Widerstand Messbereich 10 ... 99,99 M Ω Auflösung 0,01 mΩ Genauigkeit ±(3 % v.Mw. +5 Digits) Frequenz Messbereich 0 ... 99,99 Hz Auflösung 0,01 Hz Genauigkeit ±(0,1 % v.Mw. +2 Digits) Frequenz Messbereich 100 ... 999,9 Hz Auflösung 0,1 Hz Genauigkeit ±(0,1 % v.Mw. +2 Digits) Frequenz Messbereich 1000 Hz ... 9,999 kHz Auflösung 0,001 kHz Genauigkeit ±(0,1 % v.Mw. +2 Digits) Frequenz Messbereich 10 ... 99,99 kHz Auflösung 0,01 kHz Genauigkeit ±(0,1 % v.Mw. +2 Digits) Frequenz Messbereich 100 ... 999,9 kHz Auflösung 0,1 kHz Genauigkeit ±(0,1 % v.Mw. +2 Digits) Temperatur Messbereich -20 ... +1000 °C Auflösung 1 °C Genauigkeit ±(2,5 % v.Mw. +5 Digits) Temperatur Messbereich -4 ... +1832 °F Auflösung 1 °F Genauigkeit ±(2,5 % v.Mw. +5 Digits) Oszilloskop Spezifikationen Anzahl Kanäle 1 Messfunktionen Periode, Frequenz, Peak-Peak, MAX, MIN, Effektivwert Samplingrate 48 MSa/s Eingangsimpedanz 1 M Ω Tastkopf-Faktoren X1, X10 Max. Eingangsspannung 150 V Samplingrate einstellbar 1,5 Sa/s ... 48 MSa/s Zeitbasis 100 ns/div ... 20 s/div Genauigkeit 20 ppm Vertikale Sensitivität 20 mV/div ... 10 V/div Anstiegszeit 10 ns DC Gain Genauigkeit ±3 % Allgemeine technische Daten Display Typ LCD Displaygröße 2,76 Zoll Messrate 3 Hz Speichermedium Interner Speicher Speicherkapazität 15 MB Speicherinformationen Screenshot bei Tastendruck Schnittstelle USB-C, BNC Automatische Abschaltung von ... bis 15 ... 120 min. Automatische Abschaltung deaktivierbar Ja Sicherheitsstandard CAT III 600 V, CAT II 1000 V Sicherung(en) Feinsicherung 10 A Trigger Modus: Auto, Normal, Single,Flanke: Steigend, Fallend Menüsprache Englisch (US), Chinesisch, Englisch (GB) Schutzklasse (Gerät) IP20 Spannungsversorgung 100 ... 240 V AC | 50/60 Hz Akku/Batterie 1 x 3,7 V 18650 , Lithium Kapazität 2000 mAh Betriebsbedingungen 0 ... 40 °C , 0 ... 75 % r. F. Lagerbedingungen -20 ... 60 °C , 0 ... 80 % r. F. Abmessungen ( L x B x H ) 175 x 90 x 40 mm Gewicht 352 g Artikelnummer
