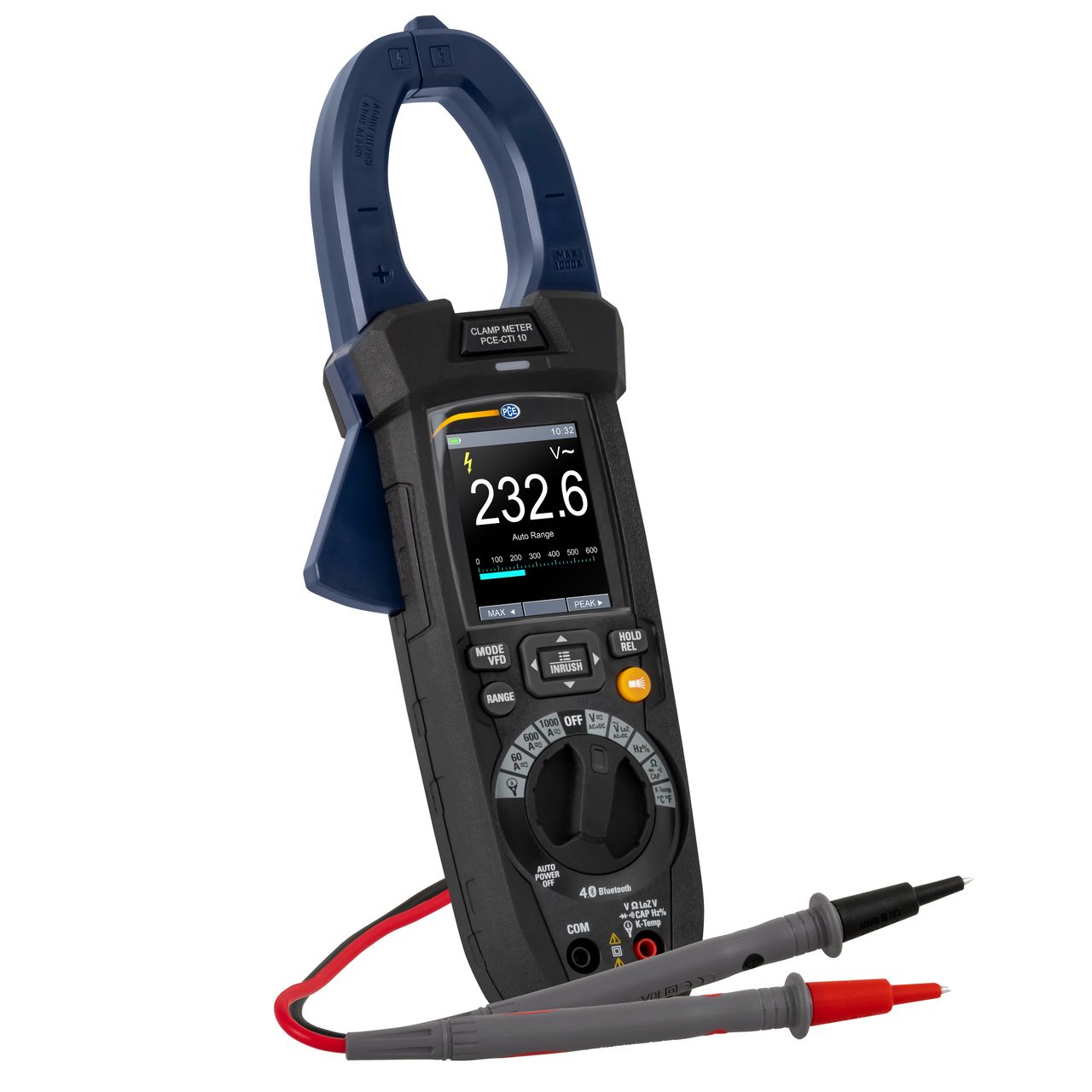

Stromzange PCE-CTI 10

Verfügbar

Lieferzeit: ca. 3 Werktage Inhalt: 1 Stück

379,00 €

inkl. MwSt. zzgl. Versandkosten

Lieferbar nach DE

Die Stromzange ist das ideale Messmittel zur Messung von Spannungen bis 1500 V AC/DC und Ströme von bis zu 1000 A AC/DC. Die Strommessung bei der Stromzange erfolgt induktiv. Dazu wird die Versorgungsleitung in die Stromzange gelegt.\n\n- Messbereich: **0 ... 1500 V AC/DC**\n- kostenlose App für **Android und iOS**\n- Datenlogging für bis zu 100.000 Messwerte \n- Einschaltstrommessung \n- Isolationskategorien: **CAT IV 600 V, CAT III 1000 V, CAT II 1500 V**

Beschreibung

Stromzange PCE-CTI 10

Die Stromzange ist das ideale Messmittel zur Messung von Spannungen bis 1500 V AC/DC und Ströme von bis zu 1000 A AC/DC. Die Strommessung bei der Stromzange erfolgt induktiv. Dazu wird die Versorgungsleitung in die Stromzange gelegt. Das hat den besonderen Vorteil, dass während des Betriebs der Strom gemessen werden kann. Dadurch findet die Stromzange seine Anwendung zum Beispiel bei Wartungsarbeiten an einer Photovoltaikanlagen. Photovoltaikanlagen bestehen aus vielen verschiedenen Solarzellen, die in Reihe zueinander geschaltet sind. Hier können mit der Stromzange die einzelnen Strömer einzelner Reihen gemessen werden um mögliche Fehler einzugrenzen. Neben der normalen Spannungs- und Strommessung kann die Stromzange auch den Einschaltstrom messen. Einschaltströme sind Ströme, die im Einschaltmoment besonders hoch sind. Diese Ströme entstehen beim Anfahren von Motoren für zum Beispiel Belüftungsanlagen oder auch beim Einschalten einer Stadionbeleuchtung. Für die Dimensionierung von Versorgungsleitung und Sicherungen ist diese Messung mit der Stromzange besonders wichtig. Frequenzumrichter sind Wandler, die die Spannung auf der Primärseite mit veränderter Frequenz und Amplitude an der Sekundärseite ausgeben. Mit der Stromzange und der VFD Messfunktion können auch hier Messungen bis zu einer Frequenz von 45 Hz ... 1 kHz durchgeführt werden. Zusätzlich verfügt die Stromzange über eine Bluetooth 4.0 Schnittstelle. Mit dieser Schnittstelle bei der Stromzange kann eine Verbindung zu einem Android und iOS Endgerät aufgebaut werden. Mit der kostenlosen App „Meterbox Pro“ können die von der Stromzange gemessenen Werte angezeigt und für spätere Analysen abgespeichert werden. Mit der Datenlogging Funktion kann die Stromzange in einem beliebig eingestellten Intervall alle Messwerte speichern. Nach einer Messung können die Werte über die Stromzange grafisch angezeigt werden. Jeder einzelne Messpunkt kann zudem einzeln bei der Stromzange abgelesen werden. Der Speicherplatz bei der Stromzange hat eine Größe von 16 Gruppen und einer Gesamtspeicherplatzgröße von 100.000 Messwerten. Gespeichert wird bei der Stromzange der Messwert mit Datum und Uhrzeit. Erweitert werden kann die Stromzange mit einer optionalen Stromzange. Die zusätzliche Stromzange zur Stromzange ist flexibel und kann somit der Messaufgabe angepasst werden. Mit der erweiterten Stromzange zur Stromzange können Strommessungen von bis zu 3000 A AC durchgeführt werden. Angeschlossen wird die flexible Stromzange an den Spannungseingang von der Stromzange. Der Spannungswert wird dann von der Stromzange in einen brauchbaren Stromwert umgewandelt und auf dem Display angezeigt. Wegen seiner vielen verschiedenen Funktionen und dem hohen Messbereich findet die Stromzange seine Anwendung zum Beispiel bei der Überprüfung von Photovoltaikanlagen, Wasser-, Windkraftwerken oder auch bei der Installation von nicht ortsveränderlichen elektrischen Maschinen. Optional kann die Stromzange mit einem ISO Kalibrierzertifikat ausgestattet werden.

Technische Daten

Gleichspannung DC Messbereich -600 ... +600 mV Auflösung 0,1 mV Genauigkeit ±(0,8 % v. Mw. + 8 Digits) Gleichstrom DC Messbereich -60 ... +60 A Auflösung 0,01 A Genauigkeit ±(3,0 % v. Mw. + 8 Digits) Wechselstrom AC Messbereich 0 ... 60 A Auflösung 0,01 A Genauigkeit ±(2,5 % v. Mw. + 5 Digits) Überlast 1000 A AC Widerstand Messbereich 0 ... 600 kΩ Genauigkeit ±(1,0 % v. Mw. + 10 Digits) Frequenz Messbereich 0 ... 60 Hz Auflösung 0,01 Hz Genauigkeit ±(0,2 % v. Mw. + 5 Digits) Temperatur Messbereich -40 ... +600 °C Auflösung 0,1 °C Genauigkeit ±(1.5 % v. Mw. + 3 °C) Allgemeine technische Daten Frequenz 45 ... 1000 Hz Display Typ TFT Grafikdisplay Displaygröße 2,36 Zoll Speichermedium Interner Speicher Speicherkapazität 1600000 Werte Schnittstelle Bluetooth Maximaler Leitungsdurchmesser 45 mm Sicherheitsstandard CAT IV 600 V , CAT III 1000V , CAT II 1500 V Schutzklasse (Gerät) IP65 Spannungsversorgung Akku 7,4 V / 1200 mAh, Primär: 100 ... 240 V AC, 50 ... 60 Hz, Sekundär: 12 V DC, 2 A Steckertyp Gerät-Eurostecker Gewicht 481 g Weitere Abmessungen Zangendurchmesser horizontal 38 mm, Zangendurchmesser vertikal 63 mm, Zangenöffnung 45 mm Betriebsbedingungen 5 ... 40 °C , 0 ... 80 % r. F. Lagerbedingungen -20 ... 60 °C , 0 ... 80 % r. F. Kapazität 1200 mAh Abmessungen ( L x B x H ) 275 x 100 x 45 mm
