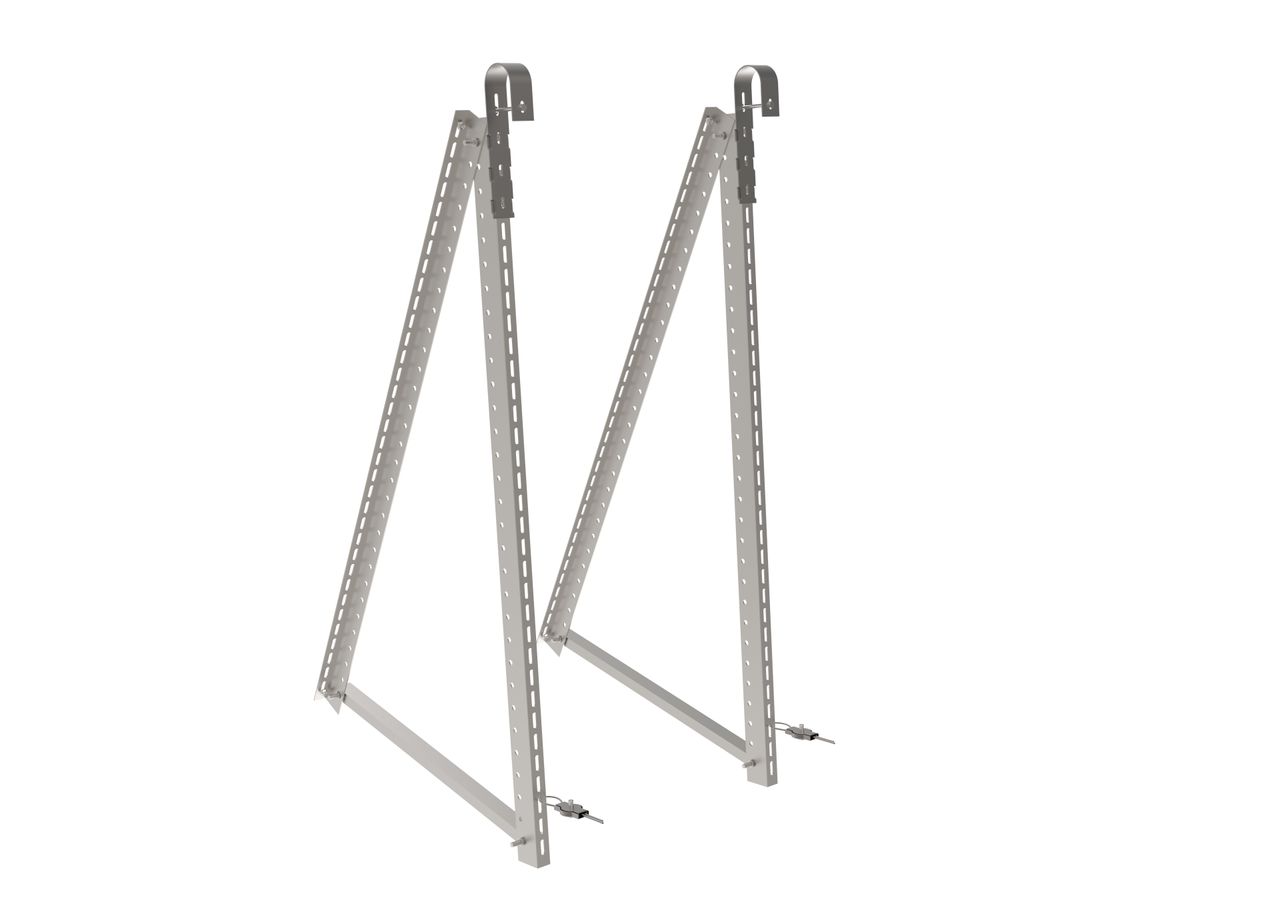

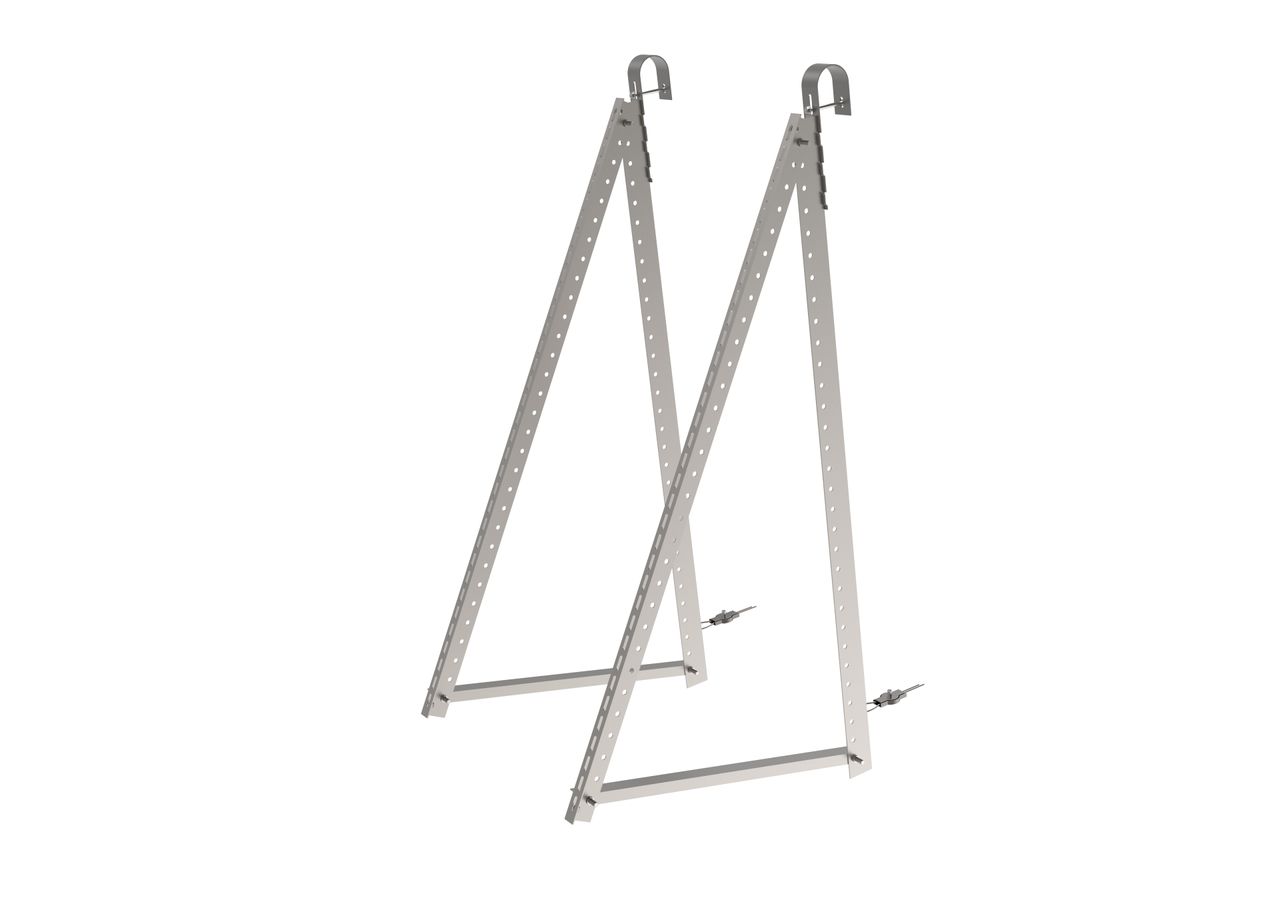

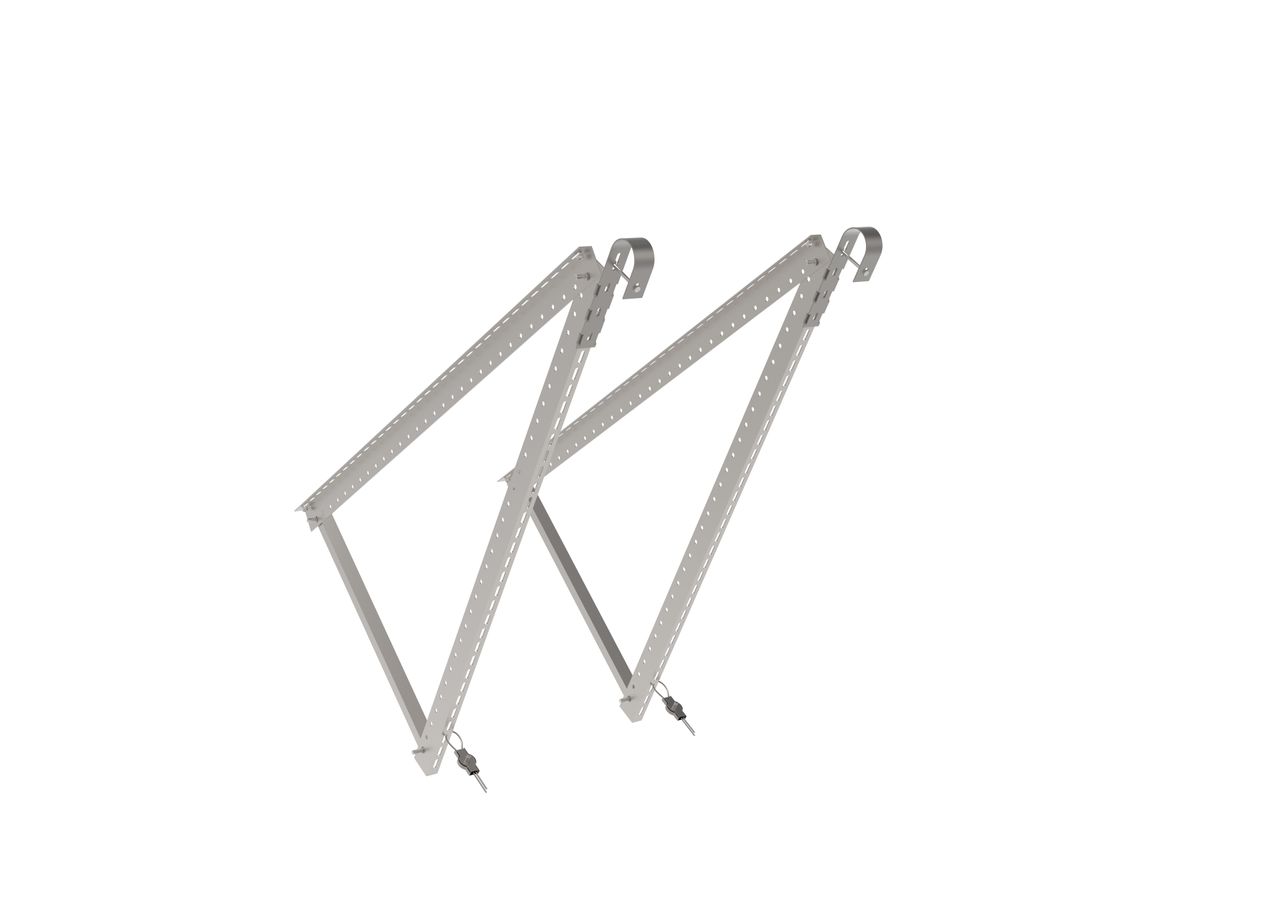

3-in-1 Universal BKW Halterung, Balkon/Boden/Wand

Für größere Ansicht Maus über das Bild ziehen

Für größere Ansicht auf das Bild klicken

-46%

VALE

% Angebot

3-in-1 Universal BKW Halterung, Balkon/Boden/Wand

Verfügbar

Lieferzeit: ca. 3 Werktage Inhalt: 1 Stück

UVP: 149,00* 79,00*

inkl. MwSt. zzgl.

Lieferbar nach DE

Ihre Vorteile im Überblick

3in1 Universal-Halterung für Balkonkraftwerke
Balkonmontage
Bodenmontage
Wandmontage
inkl. Zubehör

3-in-1 Universal Solarmodulhalterung für 2 Module (Balkon/Boden/Wand)

Beschreibung

3-in-1 Universal BKW Halterung, Balkon/Boden/Wand

3in1 Universal-Halterung für Balkonkraftwerke mit 2 Solarmodulen

■ Verwenden Sie bei Montagen auf Untergründen, die keine stabile Verankerung zulassen, Beschwerungen für die Halterung (z.B. Gehwegplatten), um die hohen Kräfte, die durch Wind entstehen, abfangen zu können.

■ Montageteile zur individuellen Verankerung (z.B. Expansionsbolzen) auf dem Untergrund oder an Wänden sind im Lieferumfang enthalten. Bitte prüfen Sie, ob sich diese für Ihren Untergrund oder Ihre Wand eignen.

■ Montieren Sie die Konstruktion nicht auf Rollen oder über Kopf.

■ Wählen Sie den Monategort so aus, dass das Solarmodule bestmöglich den Sonnenstrahlen ausgesetzt ist.

■ Prüfen Sie in regelmäßigen Abständen die Schraubverbindungen.

■ Das Halterungsset ist für die Montage zweier Solarmoduls gedacht. Für weitere Module benötigen Sie zusätzliche Montagesets.

■ Montieren Sie das Solarmodul möglichst vorab auf dem Boden an die Halterung und schützen Sie es durch vollflächiges Unterlegen mit einer weichen Unterlage, z.B. einer Decke. Vermeiden Sie unbedingt, dass sich Gegenstände in das Solarmodul drücken können. Das Glas könnte brechen und irreparable Schäden verursachen.

Montieren Sie die Strebe L50x25x2 (1150 mm), die Basisschiene L50x25x2 (1150 mm) und den Stützstrebe L30x20x2 (575 mm) zusammen unter Verwendung von drei M8x20 Bolzeneinheiten, wie in der Abbildung unten gezeigt. Der Winkel kann durch Verschieben der Verriegelungslochpositionen an den Stützstreben angepasst werden. Fahren Sie mit der Installation des zweiten Sets auf die gleiche Weise fort.

Befestigen Sie den Haken an der Basisschiene unter Verwendung von zwei M6x20 Bolzeneinheiten, wie in der Abbildung unten gezeigt. Fahren Sie mit der Installation des zweiten Sets auf die gleiche Weise fort.

- MONTAGE AM BALKONGELANDER

- MONTAGE AN HAUSWANDEN

- MONTAGE AUF DEM BODEN

Technische Daten

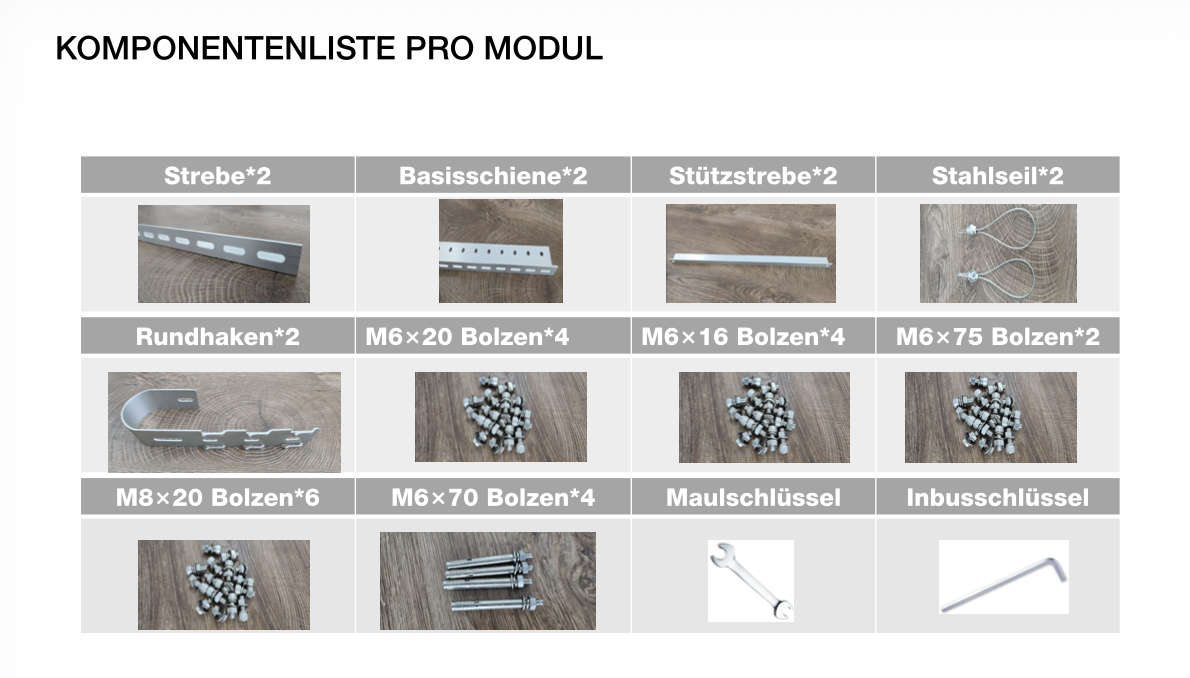

Lieferumfang:

2× Streben
2× Basisschienen
2× Stützstreben
2× Stahlseile
2× Rundhaken
4× M6×20 Bolzen
4× M6×16 Bolzen
2× M6×75 Bolzen
6× M8×20 Bolzen
4× M6×70 Bolzen
1× Maulschlüssel
1× Inbusschlüssel
