AC-gekoppeltes Speichersystem für PV-Anlagen und Balkonkraftwerke

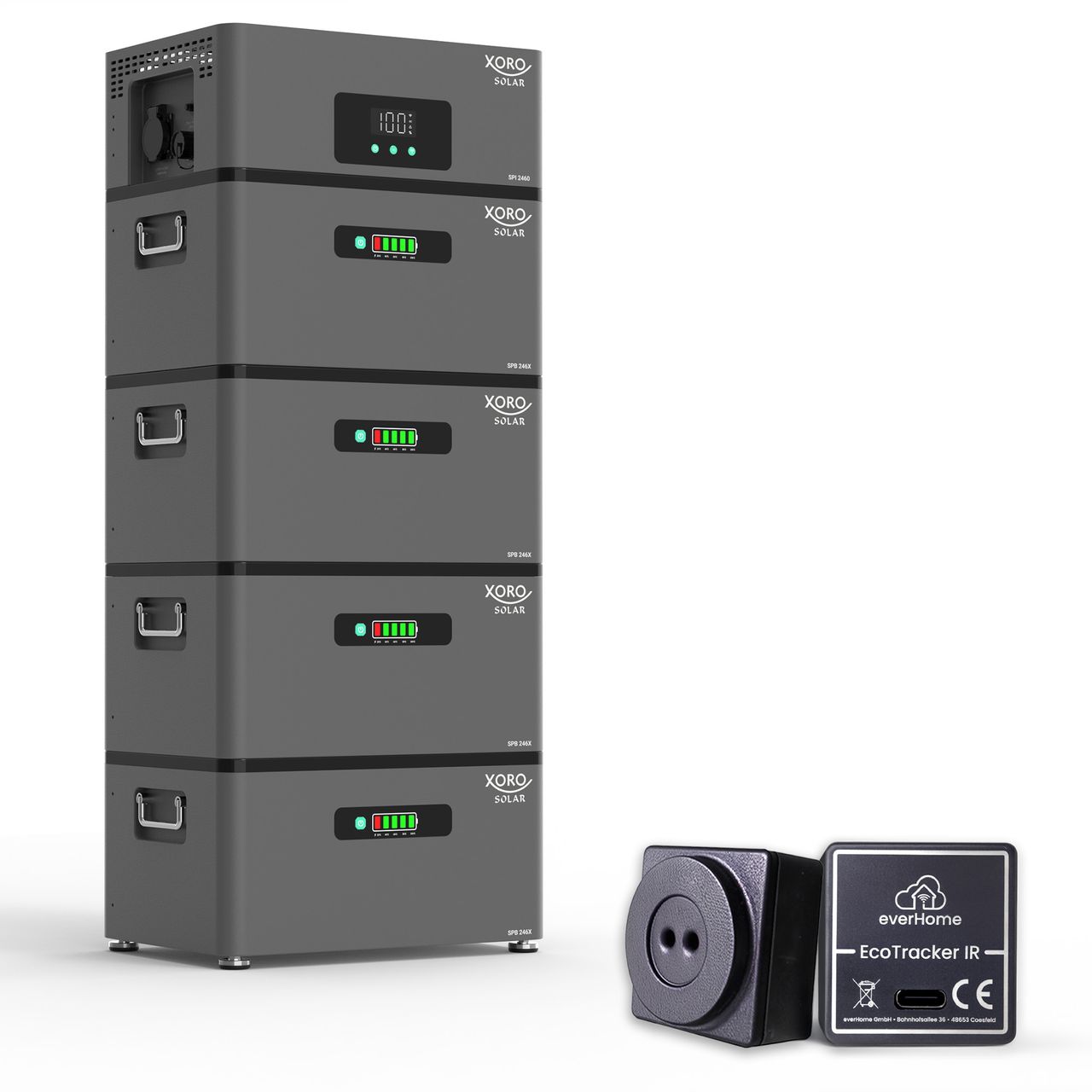

Das XORO SOLAR ATLAS-G ist ein modular aufgebautes AC-gekoppeltes Energiespeichersystem mit 9,6 kWh Nennkapazität. Es kombiniert den SPI 2460 Batterie-Wechselrichter mit vier SPB 246X Batteriemodulen mit jeweils 2,4 kWh und einem everHome EcoTracker IR.

Durch die AC-Kopplung eignet sich das System besonders zur Nachrüstung bestehender Photovoltaikanlagen und Balkonkraftwerke. Der vorhandene PV-Wechselrichter kann weiter genutzt werden, während das ATLAS-System überschüssige Energie speichert und später für den Haushalt bereitstellt.

Ihre Vorteile auf einen Blick

• 9,6 kWh Speicherkapazität: vier SPB 246X LiFePO4-Batteriemodule à 2,4 kWh.
• Modular erweiterbar: mit einem weiteren SPB 246X auf bis zu 12 kWh.
• AC-gekoppeltes System: zur Nachrüstung bestehender PV-Anlagen und Balkonkraftwerke.
• Konfigurierbare Ausgangsleistung: Betrieb mit 800 W oder bis zu 2.400 W.
• Backup-Funktion: 2.400 W Dauerleistung und bis zu 3.200 W Spitzenleistung.
• everHome EcoTracker IR: Echtzeit-Erfassung von Verbrauch und Einspeisung am Stromzähler.

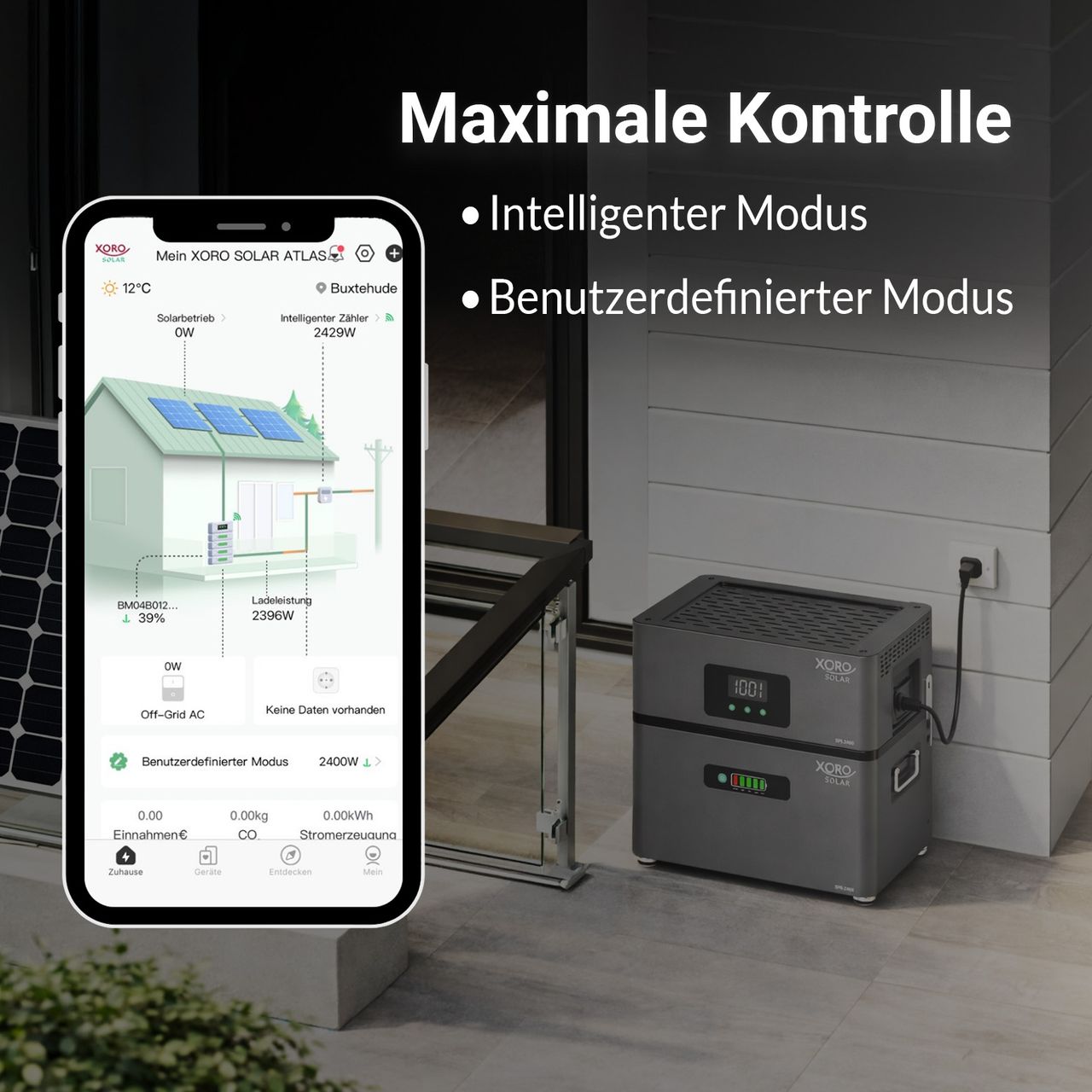

• App-Steuerung: Konfiguration und Überwachung über die XORO SOLAR Manager App.

Modularer Speicher für wachsenden Energiebedarf

Die vier SPB 246X Module stellen zusammen 9,6 kWh Nennkapazität bereit. Die LiFePO4-Batterien sind für bis zu 6.000 Ladezyklen bei 25 °C und 70 % Restkapazität ausgelegt. Das integrierte BMS überwacht Zell- und Modulspannung, Strom sowie Temperatur. Mit einem fünften Modul lässt sich die Gesamtkapazität auf bis zu 12 kWh erhöhen, ohne den SPI 2460 auszutauschen.

Plug & Play und modularer Systemaufbau

SPI 2460 und Batteriemodule werden direkt miteinander gestapelt und über die vorgesehenen Steckverbindungen gekoppelt. Zusätzliche Module benötigen keine manuelle Software-Konfiguration. Der modulare Aufbau erleichtert Installation und spätere Erweiterungen.

Verbrauchserfassung mit everHome EcoTracker IR

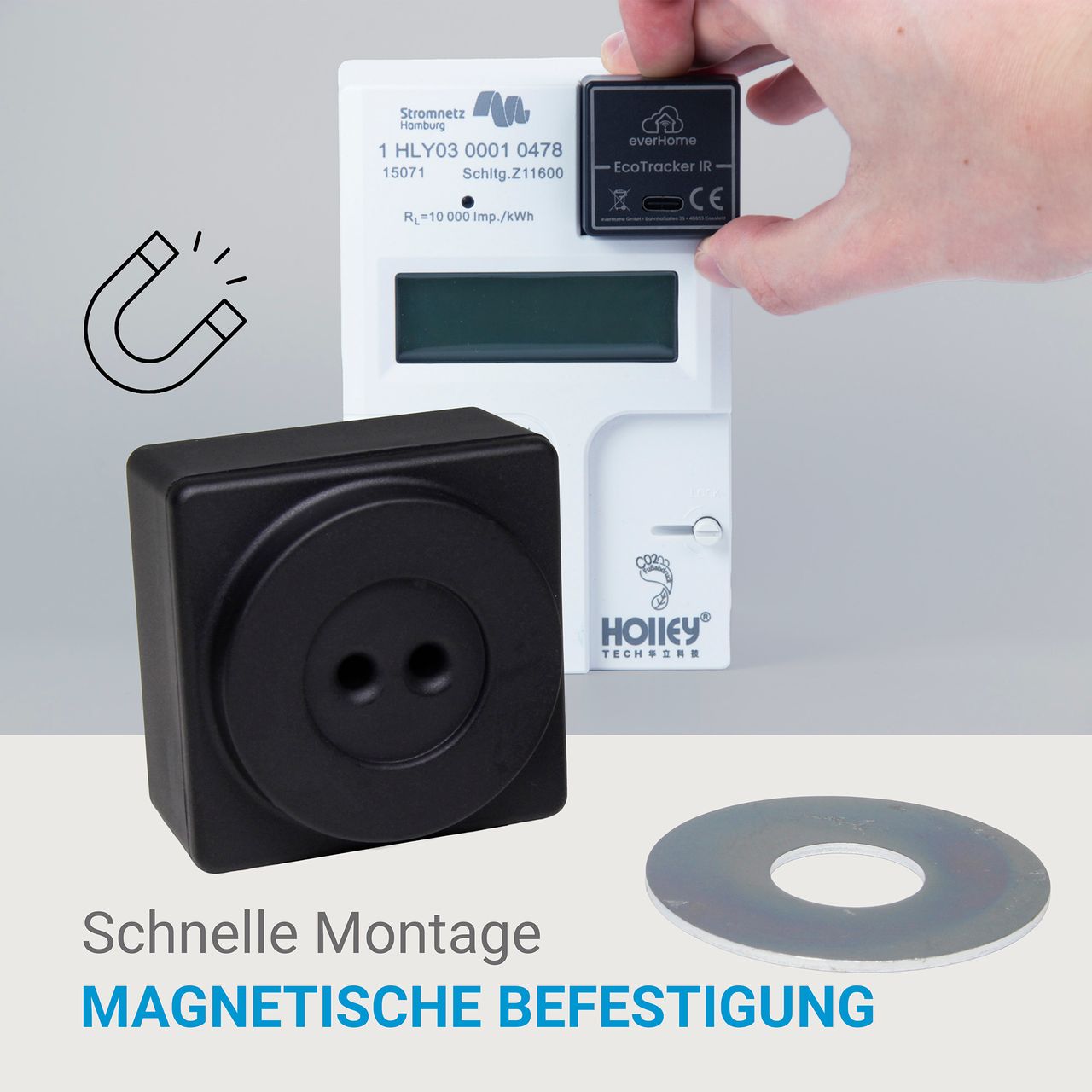

Der im Set enthaltene everHome EcoTracker IR wird magnetisch an der optischen Schnittstelle eines kompatiblen digitalen Stromzählers angebracht. Er erfasst in Echtzeit, wie viel Strom im Haushalt verbraucht oder ins öffentliche Netz eingespeist wird. Diese Messdaten bilden die Grundlage dafür, Lade- und Entladevorgänge des ATLAS-Systems besser an den tatsächlichen Energiefluss im Haushalt anzupassen.

Die Datenübertragung erfolgt über 2,4-GHz-WLAN. Einrichtung und Auswertung erfolgen über die everHome App. Für die Montage ist keine feste Verdrahtung am Stromzähler erforderlich.

Leistung im Netz- und Backup-Betrieb

Der SPI 2460 unterstützt bis zu 2.400 W Ausgangsleistung und ist im Auslieferungszustand auf 800 W begrenzt. Bei Netzausfall stellt die Backup-Steckdose bis zu 2.400 W Dauerleistung bereit. Kurzzeitig stehen bis zu 3.200 W für 0,2 Sekunden zur Verfügung; die Umschaltzeit beträgt weniger als 10 ms.

Schutz und Einsatzbedingungen

Das System verfügt über Schutzfunktionen gegen Über- und Unterspannung, Überstrom, Überlast, Kurzschluss und Überhitzung sowie über Netzüberwachung. Dank IP65 ist es gegen Staub und Strahlwasser geschützt. Der Betriebstemperaturbereich liegt zwischen -20 °C und +55 °C.

Betreibererklärung

Mit der Bestellung einer Photovoltaikanlage bei uns erklären Sie, dass:

a) die Anlage ausschließlich für private Zwecke installiert und betrieben wird und nicht gewerblich genutzt wird,

b) die bei uns bestellten, von der Mehrwertsteuer befreiten Produkte wesentliche Komponenten für den Betrieb dieser Photovoltaikanlage oder Speicher für den mit Solarmodulen erzeugten Strom sind, und

c) die Photovoltaikanlage auf oder in der Nähe Ihrer Privatwohnung, einer Wohnung oder anderen Gebäuden, die für dem Gemeinwohl dienende Tätigkeiten genutzt werden, installiert wird, oder die installierte Bruttoleistung der bei uns bestellten Photovoltaikanlage laut Marktstammdatenregister nicht mehr als 30 Kilowatt (peak) beträgt oder betragen wird.

Lieferumfang: 1 x XORO SOLAR SPI 2460 Batterie-Wechselrichter, 4 x XORO SOLAR SPB 246X Batteriemodule à 2,4 kWh

1 x everHome EcoTracker IR inkl. USB-C-Netzteil, Montageplatte und Kurzanleitung, Gerätefüße und 1,5-m-Netzkabel mit Schutzkontaktstecker, Verbindungsschienen, Befestigungswinkel und Schraubensatz

Technische Daten

Technische Daten – ATLAS-G
