Ultraschall-Durchflussmessgerät PCE-TDS 200+ S

Für größere Ansicht Maus über das Bild ziehen

Für größere Ansicht auf das Bild klicken

-0%

PCE Instruments

Ultraschall-Durchflussmessgerät PCE-TDS 200+ S

Nur wenige verfügbar

Lieferzeit: ca. 3 Werktage Inhalt: 1 Stück

2.829,00 €

inkl. MwSt. zzgl. Versandkosten

Lieferbar nach DE

Das Ultraschall-Durchflussmessgerät hat einen Messbereich von ±32 m/s. Um Durchflussmessung mit dem Ultraschall-Durchflussmessgerät durchzuführen, wird nach Eingabe der Rohr- und Medium Spezifikationen die Flussgeschwindigkeit, der Volumenstrom und das Volumen angezeigt.\n\n- **Messbereich: ±32 m/s**\n- **Auflösung: 0,001 m/s**\n- Sensor für **Rohrdurchmesser DN 15 … 100 / 20 … 108 mm**\n- Sensor Abmessung: 91 x 52 x 44 mm\n- Temperaturmessung bis 1800 °C\n- für verschiedene Medien\n- für verschiedene Rohrmaterialien\n- Messparameter: Flussgeschwindigkeit, Volumenstrom, Volumen\n Temperatur, Wärmeleistung und Wärmemenge\n- Schnittstelle: USB\n- Kostenanzeige\n- Datenlogger: 32 GB Speicherkapazität (10 Mio. Messpunkte)\n- LiPo-Akku

Beschreibung

Ultraschall-Durchflussmessgerät PCE-TDS 200+ S

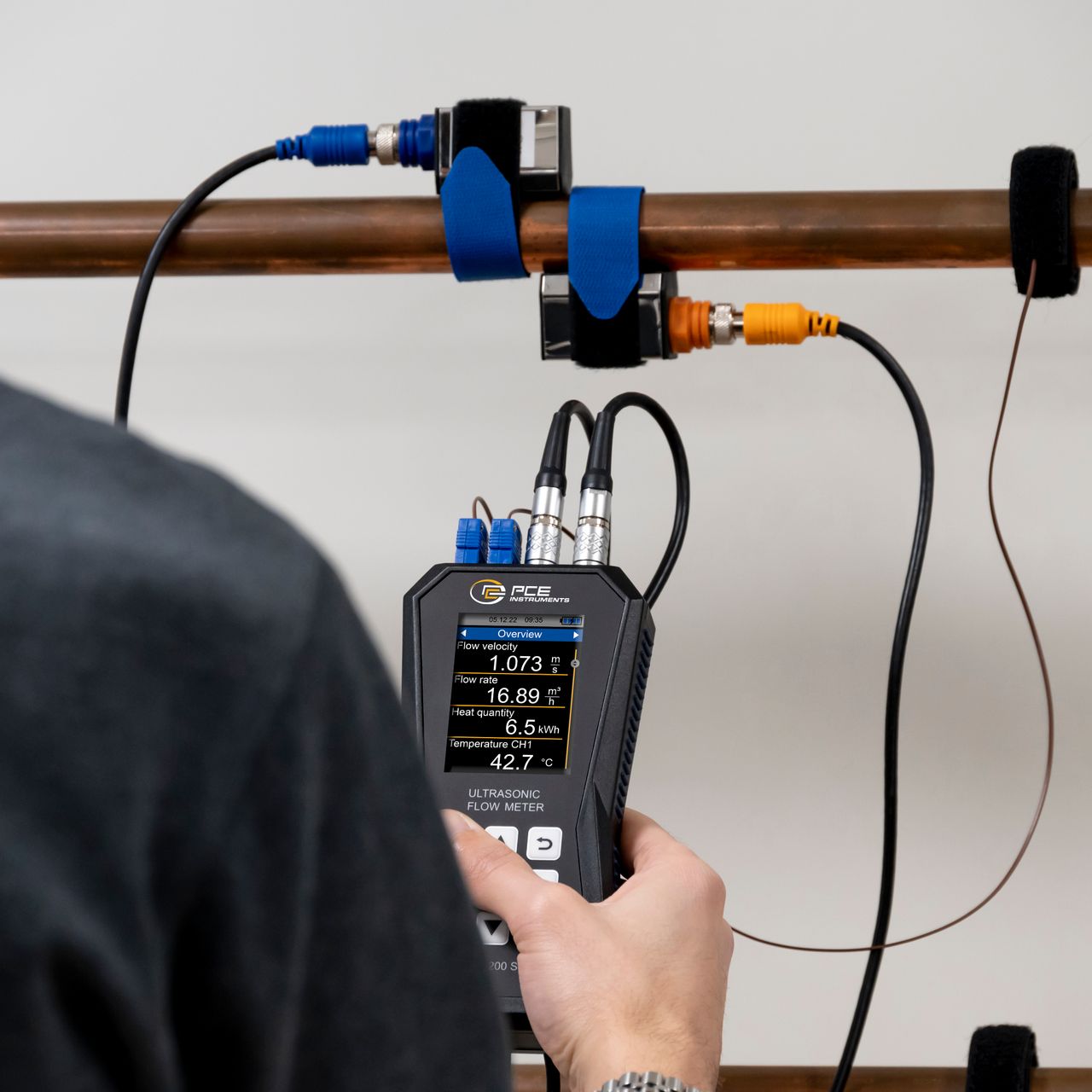

Das Ultraschall-Durchflussmessgerät hat einen Messbereich von ±32 m/s. Mit einer Genauigkeit von ±1,5 % v. Mw. bei einem Rohrdurchmesser von DN ≥50, ±3,5 % v. Mw. bei einem Rohrdurchmesser von DN <50 und einer Reproduzierbarkeit von ±0,5 % v. Mw. ist das Ultraschall-Durchflussmessgerät ein besonders präzises Messmittel. Für die Installation der Sensoren beim Ultraschall-Durchflussmessgerät, steht eine Installationshilfe zur Verfügung. Bei der Installationshilfe wird grafisch die Signalqualität vom Ultraschall-Durchflussmessgerät angezeigt. Zusätzlich wird grafisch angezeigt, ob die Sensoren vom Ultraschall-Durchflussmessgerät in dem richtigen Abstand zueinander positioniert sind. Um Durchflussmessung mit dem Ultraschall-Durchflussmessgerät durchzuführen, wird nach Eingabe der Rohr- und Mediumspezifikationen die Flussgeschwindigkeit, der Volumenstrom und das Volumen angezeigt. Bei der Anzeige der Messwerte stehen bei dem Ultraschall-Durchflussmessgerät die verschiedensten Einheiten zur Verfügung. So zum Beispiel: m³, l, gal, igl, mgl, cf, bal, ib und ob. Während einer Messung ist es möglich die Messwerte über die Datenloggerfunktion beim Ultraschall-Durchflussmessgerät aufzuzeichnen. Dabei können Start- und Stoppbedingungen und das Speicherintervall von 1 Sekunden bis 12 Stunden bei dem Ultraschall-Durchflussmessgerät eingestellt werden. Ein Speicherpunkt enthält bei dem Ultraschall-Durchflussmessgerät einmalig alle Messgrößen. Gespeichert werden die Messwerte auf dem 32 GB großen verbauten Speicher bei dem Ultraschall-Durchflussmessgerät. Dabei können 10 Millionen Messpunkte auf dem Ultraschall-Durchflussmessgerät gespeichert werden. Mit der optionalen Software können die aufgezeichneten Messwerte vom Ultraschall-Durchflussmessgerät ausgelesen werden. Für die Analyse können die Messwerte vom Ultraschall-Durchflussmessgerät tabellarisch als auch grafisch angezeigt werden. Für eine Weiterverarbeitung der Messwerte vom Ultraschall-Durchflussmessgerät können diese im .csv Dateiformat exportiert werden. Alternativ kann über die Software ein PDF Report erstellt werden. Für eine vereinfachte Bedienung, kann das Ultraschall-Durchflussmessgerät über die Software eingestellt werden. Eine Liveansicht der Messwerte vom Ultraschall-Durchflussmessgerät ist mit der Software auch möglich. Um die Wärmemenge mit dem Ultraschall-Durchflussmessgerät zu bestimmen, werden zusätzlich zwei Thermoelemente benötigt. Diese stehen bei dem PCE-TDS 200+ zur Verfügung. Die beiden Thermoelemente vom Ultraschall-Durchflussmessgerät werden am Vor- und Rücklauf eines Rohrsystems angeschlossen. Anhand der Temperaturdifferenz und der gemessenen Durchflussmenge, kann das Ultraschall-Durchflussmessgerät die Wärmemenge bestimmen. Bei Bedarf kann das Ultraschall-Durchflussmessgerät die Kosten simultan, während der Messung, pro Wärmemengeneinheit berechnen und anzeigen. Somit findet das Ultraschall-Durchflussmessgerät seine Anwendung zum Beispiel bei der Überprüfung von Heizungsanlage. Das LC Farbdisplay vom Ultraschall-Durchflussmessgerät hat eine Größe von 2,8“ und ist somit gut ablesbar. Optional kann das Ultraschall-Durchflussmessgerät mit einen ISO oder DAkkS Kalibierzertifikat ausgestattet werden. PCE-TDS 200 S SENSOR Kleines Sensor Paar für die Rohrdurchmesser DN 15 … 100 / 20 … 108 mm. Geeignet für besonders kleine Rohre. Die Sensoren haben eine besonders kleine Abmessung von 45 x 30 x 30 mm und eine Temperaturbeständigkeit von -30 … 160 °C. Dank der Magneten an der Unterseite, können die Sensoren auf eisenhaltigen Metallen montiert werden. Zusätzlich können die Sensoren zum Ultraschall-Durchflussmessgerät mittels lösbarer Kabelbinder mit dem Rohr verbunden werden.

Technische Daten

Geschwindigkeit Messbereich -32 ... +32 m/s Auflösung 0,001 m/s Genauigkeit DN ≥50 mm: ±1,5 % v. Mw. für Geschwindigkeiten > 0,3 m/s / DN 0,3 m/s Temperatur Typ K Messbereich -100 ... +1370 °C Auflösung 0,1 °C Genauigkeit ± 0,4 % Temperatur Typ J Messbereich -100 ... +1150 °C Auflösung 0,1 °C Genauigkeit ± 0,4 % Temperatur Typ S Messbereich 0 ... 1500 °C Auflösung 0,1 °C Genauigkeit ± 0,5 % Temperatur Typ R Messbereich 0 ... 1700 °C Auflösung 0,1 °C Genauigkeit ± 0,5 % Temperatur Typ E Messbereich -100 ... +900 °C Auflösung , 0,1 °C Genauigkeit ± 0,4 % Temperatur Typ T Messbereich -100 ... +400 °C Auflösung 0,1 °C Genauigkeit ± 0,4 % Temperatur Typ N Messbereich -100 ... +1150 °C Auflösung 0,1 °C Genauigkeit ± 0,4 % Temperatur Typ B Messbereich 600 ... 1800 °C Auflösung , 0,1 °C Genauigkeit ± 0,5 % Ultraschallsensor Bezeichnung PCE-TDS 200 S SENSOR Rohrdurchmesser DN 15 ... 100 mm / Ø 20 ... 108 mm Abmessung 45 x 30 x 30 mm Frequenz 1 MHz Betriebstemperatur -30 ... 160 °C Sensorkabellänge 5 m Gewicht 75 g Allgemeine technische Daten Messfunktionen Flussgeschwindigkeit, Volumenstrom, Volumen, Temperatur, Wärmeleistung, Wärmemenge Einheiten metrisch, imperial Einheiten Zusatzinformation Maße: mm, in, Flussgeschwindigkeit: m/s, ft/s, Temperatur: °C/°F, Wärmemenge: K, kJ, MJ, Wh, kWh, MWh, Btu, kBtu, MBtu, Wärmeleistung: W, kW, MW, J/h, kJ/h MJ/h, Btu/h, kBtu/h, MBtu/h, Volumenstrom: m³, l, gal, igl, mgl, cf, bal, ib, ob, Volumen: m³, l, gal, igl, mgl, cf, bal, ib, ob, Zeitangabe: Sekunden, Minuten, Stunden, Tage, Kostenanzeige: EUR, Pfund, USD, Türkische Lira, Zloty, Yen Displaygröße 2,8 Zoll Speichermedium Interner Speicher Speicherkapazität 32 GB Speicherintervall von 1 s Speicherintervall bis 12 h Schnittstelle USB-C Rohrmaterial Stahl, Gusseisen, Edelstahl, Aluminium, Messing, Kupfer, PVC, Eisen, Nickel, Titan, Zink, Acryl, Polyethylen, Polypropylen, Nylon, Benutzerdefiniert (manuelle Eingabe der transversalen Schallgeschwindigkeit des Rohrmaterials) Rohrmaterial Zusatzinformation Innenauskleidung des Rohrs: , - Keine Auskleidung, - Benutzerdefiniert, - Epoxidharz, - Gummi, - Mörtel, - Polystyrol , - Polyethylen , - Polytetrafluorethylen , - Polyurethan , - Polypropylen , - Benutzerdefiniert (manuelle Eingabe der longitudinalen Schallgeschwindigkeit der Innenauskleidung des Rohres) Messmedium Wasser, Meerwasser, Öl, Rohöl, Methanol, Ethanol, Diesel, Benzin, Petroleum, Benutzerdefiniert (manuelle Eingabe der Schallgeschwindigkeit vom Medium) Betriebsdauer 10 h Automatische Abschaltung von...bis 1 ... 15 min. Automatische Abschaltung deaktivierbar Ja Messmethode Z, V, N, W Alarm optisch, akustisch Alarmmodi Unterschreitung, Überschreitung, Innerhalb, Außerhalb Reproduzierbarkeit ±0,5 % Menüsprache Türkisch, Englisch (US), Polnisch, Spanisch, Deutsch, Chinesisch, Russisch, Japanisch, Französisch, Dänisch, Italienisch, Niederländisch, Portugiesisch Schutzklasse (Gerät) IP52 Spannungsversorgung USB 5 VDC, 500 mA Steckertyp Gerät-Eurostecker Gewicht 263,5 g Betriebsbedingungen -20 ... 65 °C , 10 ... 95 % r. F. Lagerbedingungen -20 ... 65 °C , 10 ... 95 % r. F. Kapazität 2500 mAh Abmessungen ( L x B x H ) 165 x 85 x 32 mm Artikelnummer
