Leistungsmessgerät PCE-PA 5500

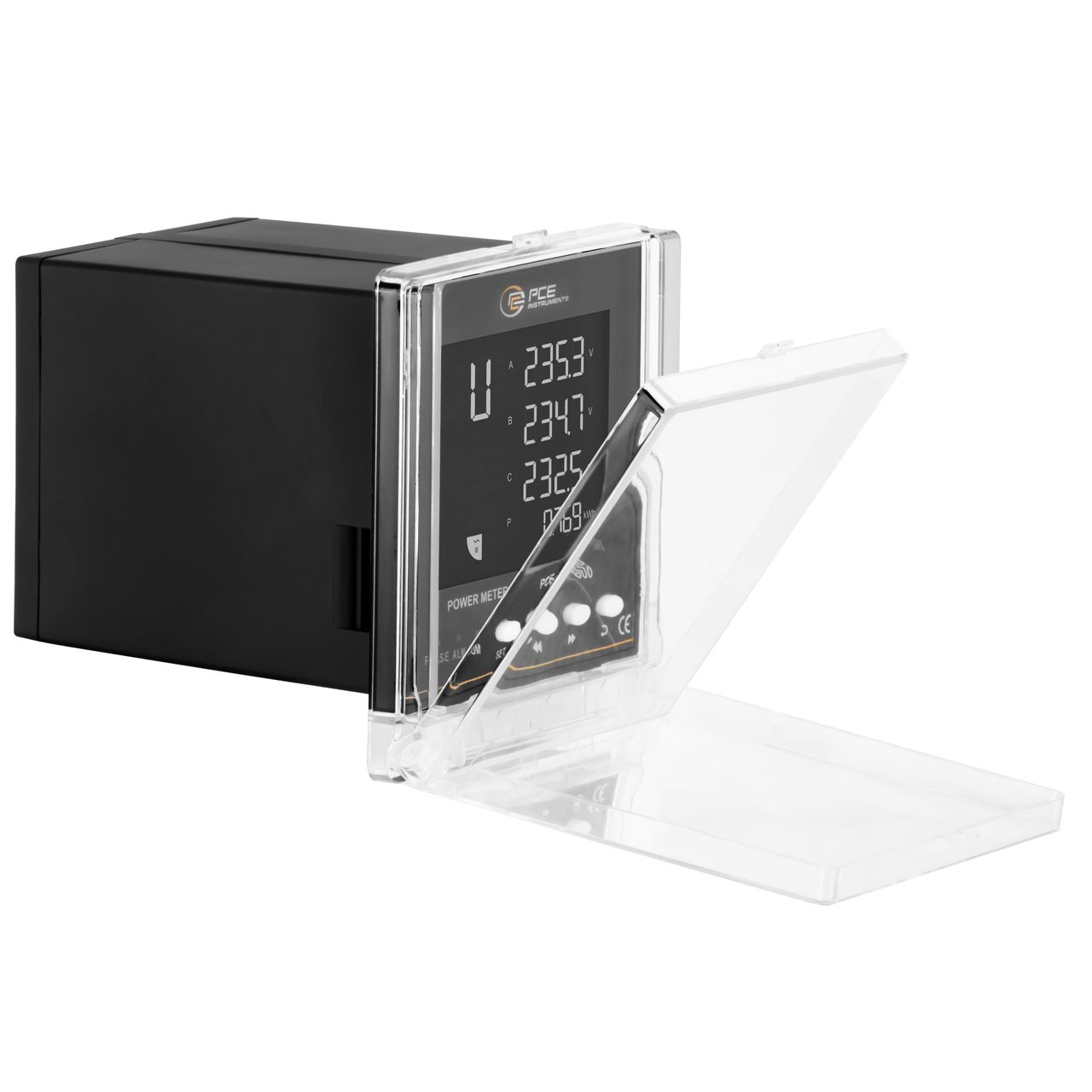

Das Leistungsmessgerät ist ein kompaktes Instrument zur Messung und Anzeige von diversen Netzparametern in dreiphasigen Netzen. Dieses Leistungsmessgerät kann die Energiewerte von einzelnen Verbrauchern oder von elektrischen Abzweigen erfassen. Neben den Spannungen und Strömen wird die Schein-, Blind- und Wirkleistung sowie die Wirk- und Blindenergie gemessen und auf dem 68 x 55 mm großen Display angezeigt. Des weiteren ist in diesem Leistungsmessgerät eine RS485-Schnittstelle integriert über welche eine Integration in bestehende Anlagen ermöglicht wird. Die Kommunikation der RS485-Schnittstelle wird anhand des Modbus RTU Protokolls abgewickelt. So wird die Möglichkeit geboten, Messwerte aus dem Leistungsmessgerät auszulesen, oder Geräteeinstellungen zu lesen und zu ändern. Das Leistungsmessgerät ist für den Schalttalfeleinbau mit einem Ausschnitt von 96x96 mm. Im Lieferumfang befindet sich eine durchsichtige Tür die an die Front befestigt werden kann, und somit das Gerät gegen Staub und Nässe schützt. Neben der vielen Messfunktionen bietet das Leistungsmessgerät Alarmfunktionen. Die stabile Stromversorgung hat für jeden Netzbetreiber oberste Priorität. Um Schwankungen in der Stromqualität und Störungen zu vermeiden, müssen Netzüberwachung, Steuerung und Automatisierung angepasst und optimiert werden.

Technische Daten

Wechselspannung AC Messbereich 30 ... 264 V Auflösung 0,1 V Genauigkeit 0,5 % Überlast 1500 VAC kontinuierlich, 2500 VAC, 50 ... 60 Hz für eine Minute Wechselstrom AC Messbereich 0,025 ... 5 A Auflösung 0,01 A Genauigkeit 0,5 % Überlast 10-fach RMS für 1s. Wirkleistung Messbereich 0,75 ... 1320 W Auflösung alt 0,01 W Genauigkeit 0,5 % Leistungsfaktor Messbereich -1 ... +1 Auflösung 0,001 Genauigkeit 0,5 % Frequenz Messbereich 45 ... 65 Hz Auflösung 0,01 Hz Genauigkeit 0,5 % Oberwellenmessung (Harmonische) Messbereich 1 ... 50 (Ordnungszahl) Strombereich 20 ... 100 % Spannungsbereich 0.1 ... 100 % Allgemeine technische Daten Display Typ LCD mit Beleuchtung Displaygröße 3,4 Zoll Schnittstelle RS485 Norm(en) IEC 62053-22, GB/T18215.322-2008, IEC61010-1 Phasenverschiebung 0 ... 359.9 ° Schalttafelausschnitt 96x96 mm Menüsprache Englisch (US) Schutzklasse (Gerät) IP20 Spannungsversorgung 100 ... 260 VAC, ca. 5 W Gewicht 474 g Betriebsbedingungen -20 ... 60 °C , 0 ... 95 % r. F. Lagerbedingungen -20 ... 65 °C , 30 ... 80 % r. F. Akku/Batterie 1 x 3 V CR1225 , Lithium Kapazität 50 mAh Abmessungen ( L x B x T ) 96 x 96 x 110 mm Artikelnummer
